一.产品分类： 刮板输送机
XGZ铸石刮板输送机适用于矿山、冶金、化工等行业温度在250℃以下，对含水率无过高要求的粉状、粒状小块状及混合物料的密闭输送，以水平输送为主，倾斜输送时最大倾角为20°。系统中粒度在300mm以下。水平输送时可分为单、双层输送，可多点进料及出料。该机结构简单，使用维修方便。但不宜输送粘性大、要求破碎率低的易碎性物料。
二.XGZ型铸石刮板输送机的用途和主要技术特征
XGZ型铸石刮板输送机适用于矿山、冶金、化工等行业温度在250℃以下，对含水率无过高要求的粉状、粒状小块状及混合物料的密闭输送，以水平输送为主，倾斜输送时最大倾角为20°。系统中粒度在300mm以下。水平输送时可分为单、双层输送，可多点进料及出料。该机结构简单，使用维修方便。但不宜输送粘性大、要求破碎率低的易碎性物料。
三.铸石刮板输送机共五种规格，型号是：
XGZ－6 XGZ－8 XGZ－10 XGZ－12 XGZ－14
XGZ型铸石刮板输送机其型号意义为：
输送机槽宽从B=600mm开始，按200mm等差级到B=1400mm为止。
为满足时用要求，其中B600、B800、 B1000三种槽宽的头轮中心高规定两种尺寸，即H=640mm和H=440mm；B1200、B1400槽宽的头轮中心高只有H=640mm一种尺寸。
四.XGZ型铸石刮板输送机用途及使用范围：刮板输送机主要用于选煤厂厂内外及煤矿地面生产系统中各种不同水份，粒度300mm以下的各品种煤的运输、分配。可以水平运输，也可以倾斜运输，水平运输又可分为单层运输和双层运输。倾斜运输时只可以单层运输。本系列是以水平运输为主进行设计的。
五.XGZ型铸石刮板输送机结构概述

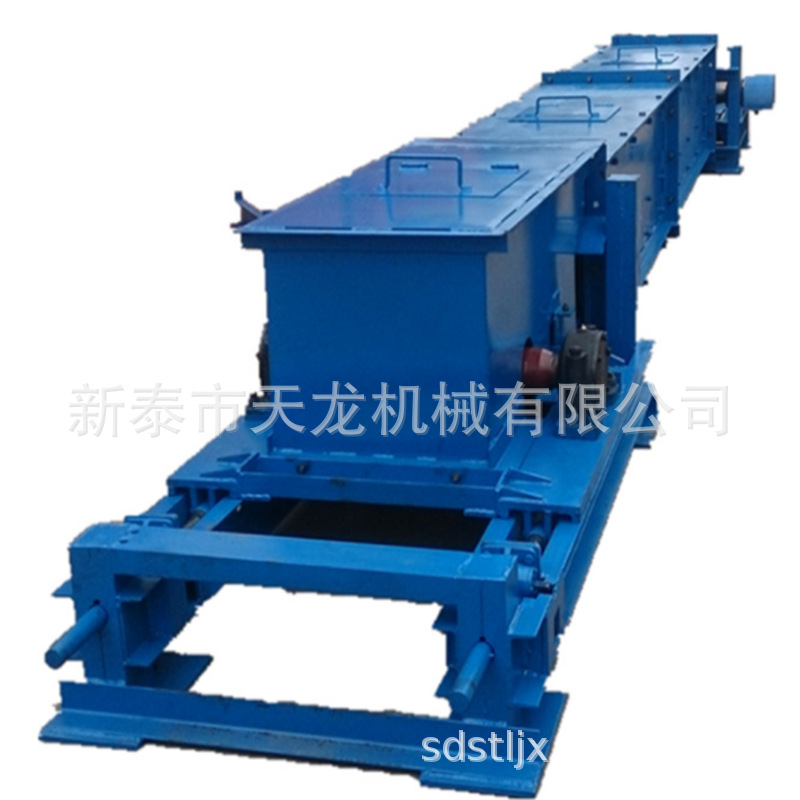

XGZ型刮板输送机主要由驱动部、机头、中间槽、机尾、刮板链等组成。传动路线为：电动机转矩经联轴器、减速器传递给主动链轮轴组，从而牵引刮板链运动，组成一个封闭的牵引系统。
1、驱动部：驱动部是输送机的动力部分，由电机、高速联轴器、行星齿轮减速器、低速联轴器等组成，各部件统一安装在驱动底座上。驱动部根据布置形式分为直线型和垂直型，垂直型主要用于安装位置较为狭小的场合。

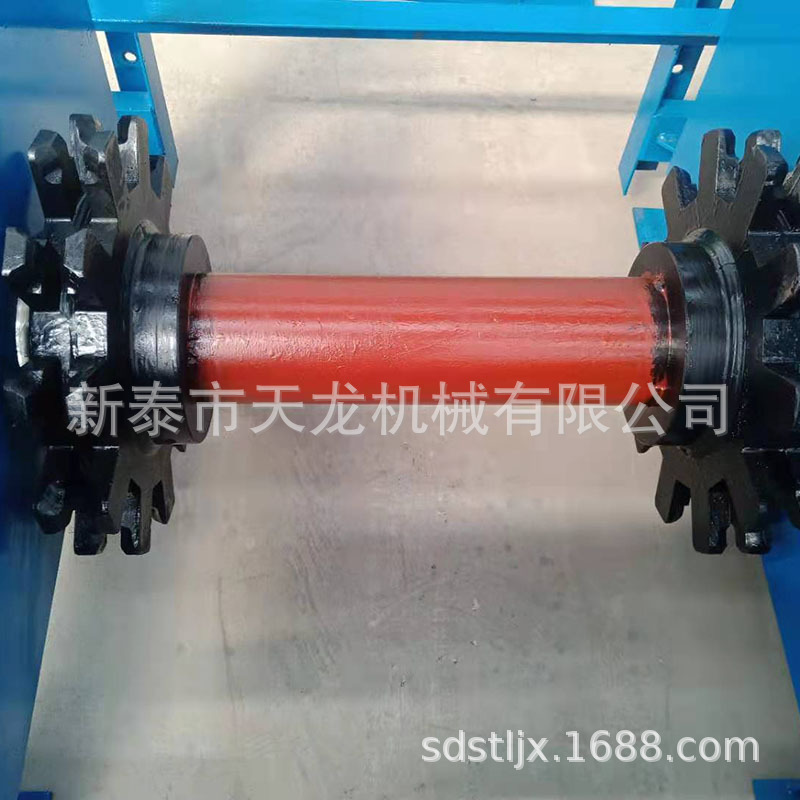

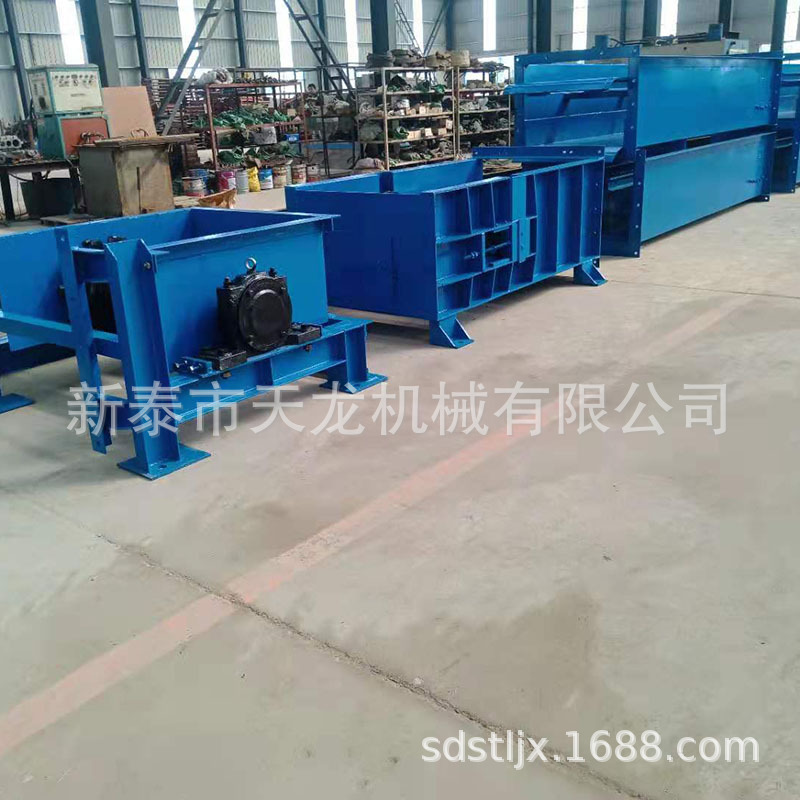

2、机头部：机头部由机头架、头轮组等组成。头轮组是刮板链运行的传动部件，它主要由主轴、轴承、轴承座、链轮等组成。本机链轮为可拆卸结构，当链轮使用一段时间磨损后，将链轮连接螺栓取下后，用锤轻轻敲击即可将链轮分两半取下，减少了维护时间。机头的尾部与中间槽法兰联接。

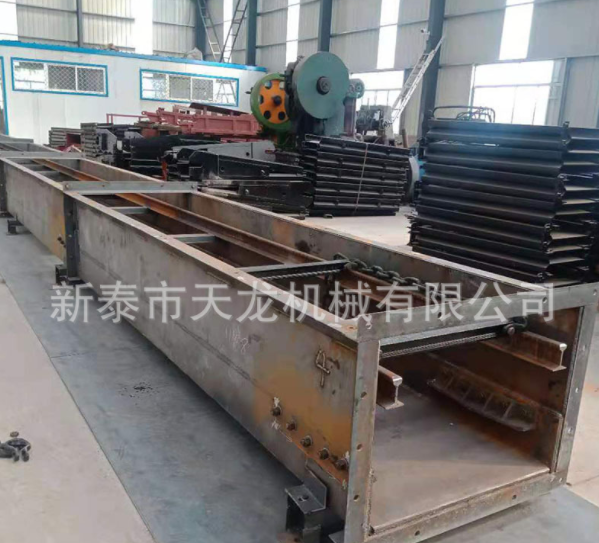

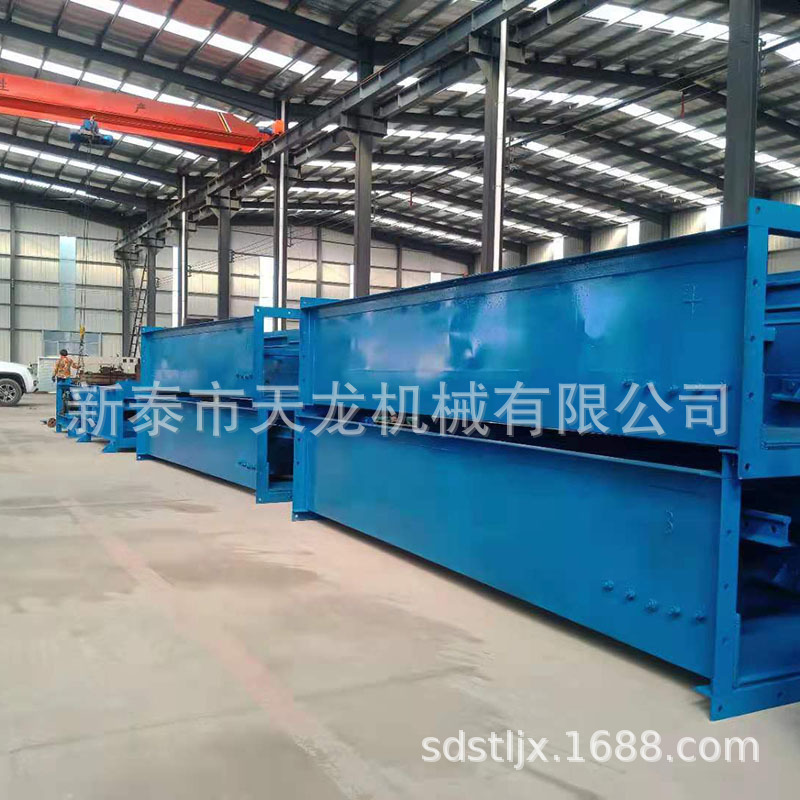

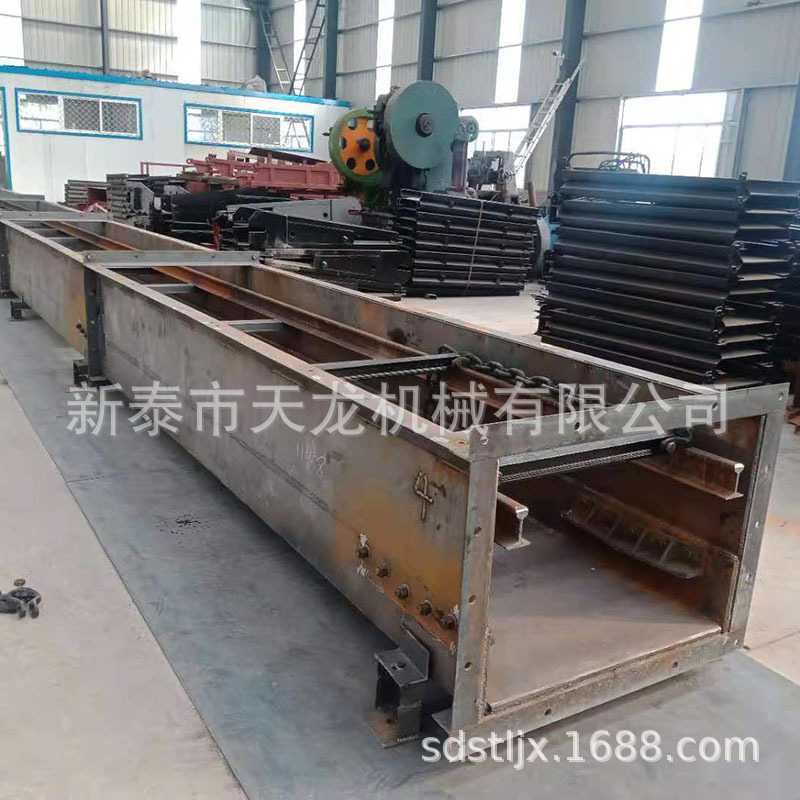

3、中间槽：中间槽是输送机实现物料转移的主要部分，根据机长需要由数段3米标准中间槽和一到两段联接槽组成。各部用端部法兰、螺栓实现连接。根据用户需要可分为单层和双层中间槽，并可配用电动、手动闸门，以实现双向输送及任意点卸料。中间槽安放在下部支腿上，支腿可按用户需要固定在槽体的适合位置（注意不与槽底加强筋相触）。现场安装后槽底及刮板链导轨部铺上铸石。上部为密封结构，检修维护时可取下上部螺栓打开上盖。

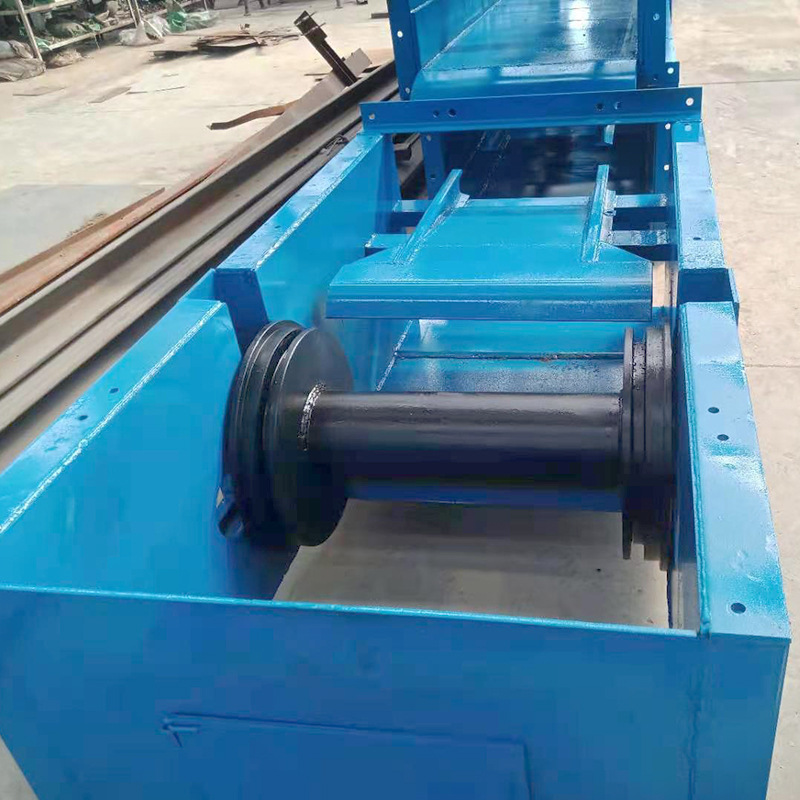

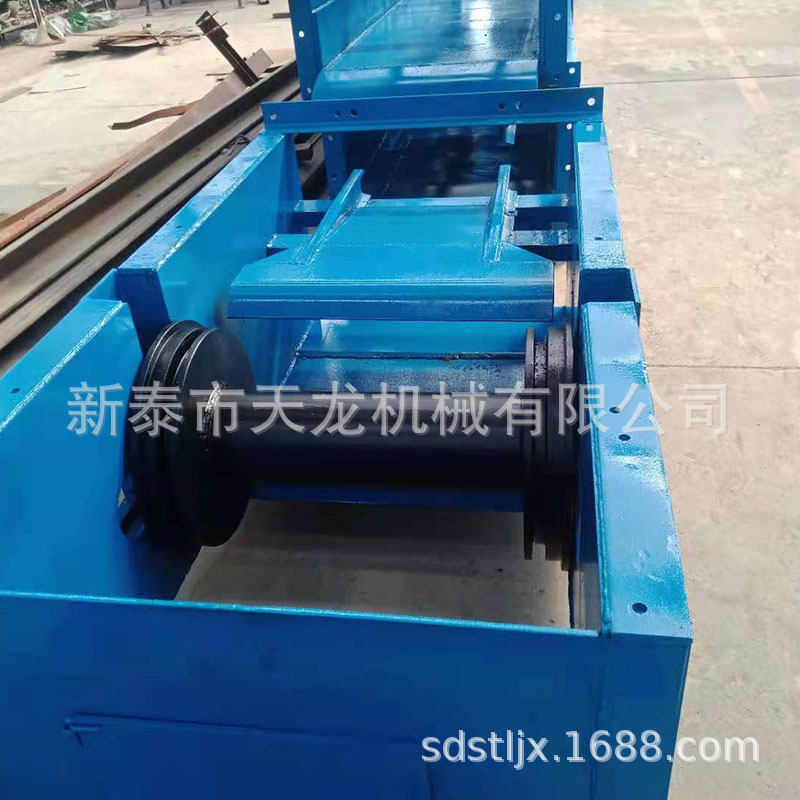

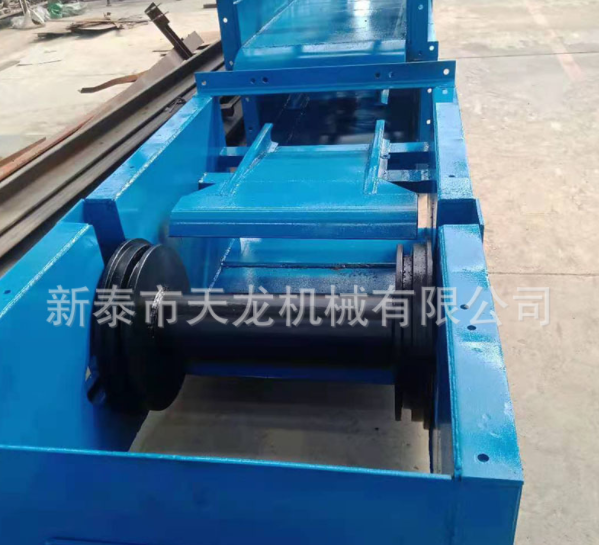

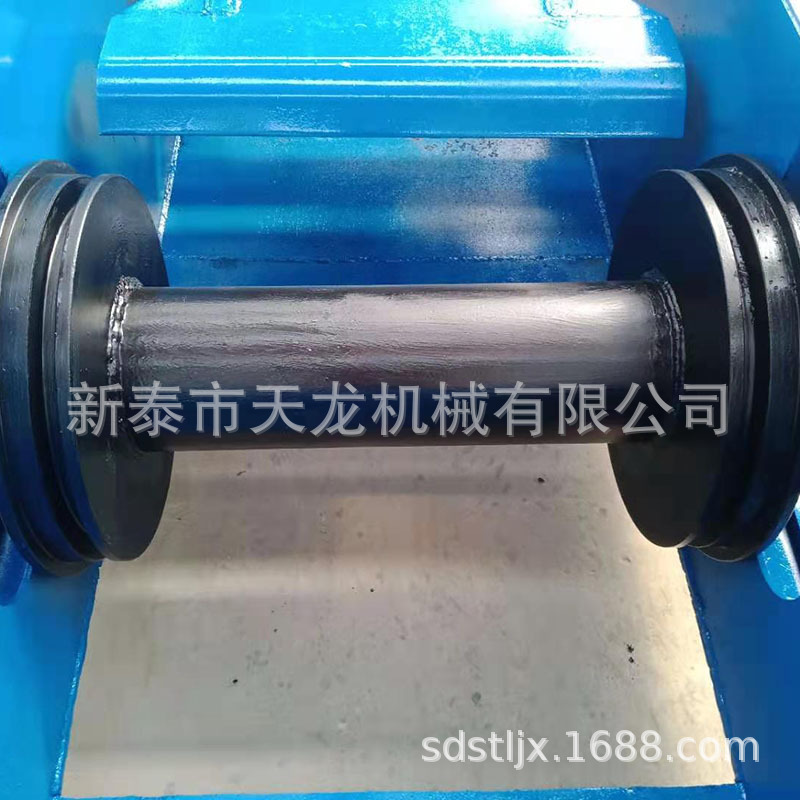

4、机尾：机尾由机尾架、尾轮组及张紧装置组成，前部用法兰与中间槽连接，调节尾部张紧装置的丝杠拉紧尾轮组轴承座，可调节链条的张紧程度。

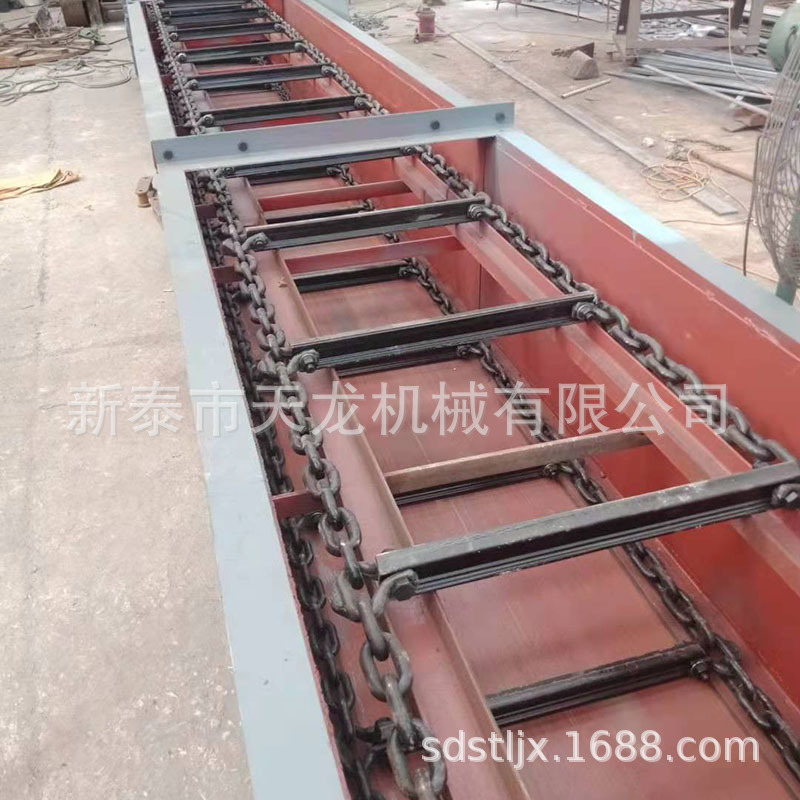

5、刮板链：刮板链是输送煤炭的主体, 也是输送机的关键部件之一。主要由链环、联接环、刮板组成。
