虎踞牌型材打捆机

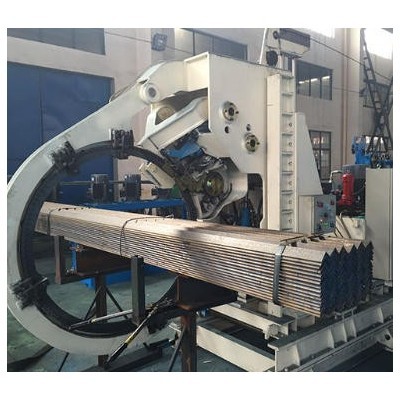

虎踞HJXD-650/6.5型全自动钢丝打捆机：主要适用于型钢的打捆包装。本机使用直径为 5.5毫米至7毫米的高线热轧盘条为捆扎包装带，具有效率高、收紧力大、扭结质量好、故障低、维修费用少等特点。综合性能指标处于行业当先水平。
一、性能指标：
1、捆径范围：200*200--650*650mm
2、捆包重量：1500KG-6000KG
3、捆包形状：矩形
4、适用钢材规格：型钢
5、捆包对象温度：≤500℃
6、捆丝材料及规格：Q195，规格Φ5.5~7（推荐Φ6.5）的热轧盘条。
7、捆结方式：单绕、单结
8、捆丝拧结角度：630°。
9、单道打捆时间：＜15秒。
10、工作环境温度：-10℃-40℃
11、控制方式：手动和自动。具有与生产线的联锁通讯功能。
12、设备重量：～5吨。
13、电源：三相四线AC380V+PE 50HZ
14、总装机容量：16KW。
15、设备外形尺寸：3600x1250x2050。
二、技术特点说明
（1）如果打捆不紧，则产品在吊装、运输过程中易散捆，本公司采用油缸收紧方式，所以，大大提高了打捆的收紧力（收紧力可调），包装捆又紧又圆。
（2）本公司盘条在扭结完成后，增加了拍结装置，降低了扭结与设备挂碰的程度，扭结质量好。
（3）送丝机构压轮，采用油缸调整与控制，穿丝更简单与方便；盘条输送采用双轮结构，增大了盘条包角，盘条输送更稳定。
（4）对穿丝导槽进行了改进，加大了接口导向角、导槽整体式的加工方式保证了导槽的质量；导槽上的导轮采用悬挂安装的结构形式，使得盘条氧化铁皮可以自动流出；所以，有效解决了盘条卡堵的问题，确保盘条输送更为流畅。
（5）盘条是否到位，目前国内外普遍采用间接检测的方式，有时因为盘条的质量不好或打滑等原因，影响到检测可靠性。本公司采用特有的用于打捆机的料头检测装置专利技术（实用新型专利　专利号：ZL 2018 2 0434093.2），直接检测到盘条，检测极为准确可靠，有效的解决了由此而发生的打捆故障，自动打捆工作更为稳定。
（6）良好的结构设计与制造工艺的保证，优化的检测与控制技术使用，使虎踞自动打捆机打捆更为流畅，其速度更快，效率更高。
（7）液压系统采用风冷，现场无需水管。其液压管路均采用卡套式安装，液压缸密封均采用进口密封，确保液压系统可靠，达到液压系统无泄漏。
（8）本公司自动打捆机安装简便，只需用户提供380V三项电源接口即可。

三、主要性能对比表（与其它机型比较）
