大连中惠DYP大型中心支轴式 喷灌机

中心支轴式喷灌机又称指针式喷灌机，是将喷灌机的转动支轴固定在灌溉面积的中心，固定在钢筋混凝土支座上，支轴座中心下端与井泵出水管或压力管相连，上端通过旋转机构（集电环）与旋转弯管连接，通过桁架上的喷洒系统向作物喷水的一种节水增产灌溉机械。

1.中心支轴轴座

??喷灌机的转动支轴，安装在灌溉面积的中心，固定在钢筋混凝土基座上。支轴座中心管下端与井泵出水管或压力管相连，上端通过旋转机构（集电环）与旋转弯管连接。集电环装置完全由玻璃纤维密封，双滑动触点，***向驱动塔输送稳定的动力。

2.喷洒系统

??喷洒系统由喷洒支管和安装在上面的喷头组成。喷洒支管一般采用薄壁镀锌钢管，直径取决于所选用的喷头。支管上装有若干喷头,喷头种类可采用以下三种方式；喷头的工作压力可采用高压或低压；喷头的流量由安装位置来决定。

3.桁架

??桁架是组成喷灌机的基本单元，桁架的长度有32m、57m、63m三种可选，喷洒支管是桁架的组成部分。中心轴式喷灌机是采用空间拱架支承喷洒支管的结构。

??桁架角钢和拉筋

??此喷灌系统***的“V”型角钢桁架组将负载均匀地分布。为跨体提供高强度的支撑，并且延长管道使用寿命。特种材料锻造而成的拉筋端头和***的拉筋连接板紧密结合，为跨体提供了强有力地支撑。

??X型塔架斜撑角钢

??该设计将跨体与驱动塔紧固地连接。这种结构能够有效地分解和吸收因地形崎岖而造成的跨体扭曲压力。

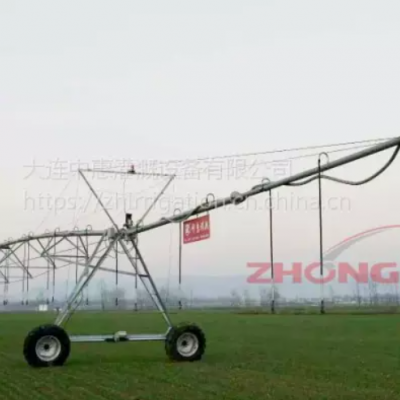

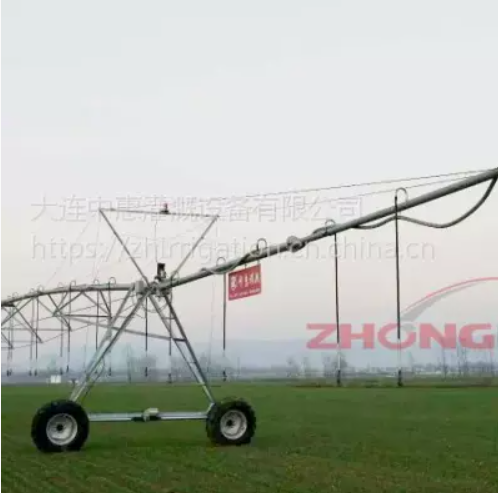

4.塔车

??塔车由塔架、行走轮和驱动系统等组成，既是桁架的支座，也是喷灌机的驱动部件。

??该四腿塔架结构与采用***双面焊接支撑的***驱动管紧密连接。支架可大幅度展开，将负载更大的面积分布。增加设备的稳定性能。

5.轮胎

??11.2x24型适合于短时沙土地上作业的设备。

??11.2x38型提供良好的间隙和浮动，轮胎轨迹窄。

??14.9x24型***用于重而长的设备。

??16.9x24用于长跨度设备。能提供更大地浮动性。

6.驱动装置

??电动驱动装置是采用有过流过载保护的三相异步电动机，通过蜗轮蜗杆减速器或链轮，带动行走轮移动。

??驱动电机由电机和齿轮变速箱组成。其合理的设计和优化的配置***电机整体工作性能***，使用寿命***，运行***。定子外壳经特殊涂层处理，防化学腐蚀，增加机体使用寿命。

??定子和转子可单独拆卸更换，维修时无需更换整个机体。维修方便，***。三级变速的齿轮减速箱达到95%输出效率，与斜齿轮电机比较，其摩擦系数小，发热量少，磨损程度低，输出扭矩大，同比爬坡能力高出25%。

??车轮减速器采用***型壳体用于增加整体强度，降低磨损。其箱体内的齿轮油高于输入输出轴所在的平面，起到了高效的密封作用。防止尘土和潮气进入机体，延长产品使用寿命；采用大功率输出轴承使负载能力提高55%；采用1045#钢铁锻造厚齿涡杆，使与涡轮咬合更加紧密，动力更强劲；主动轮采用高强度铸铁、大齿距设计，在极限负载的情况下可以产生高强度连续扭力，延长零件使用寿命。在***的工作条件下，设在轴承两端的钢质高强度端帽会预先承受载荷。中心定位盘为轮胎提供***地定位。使用较短的输出轴，消除悬挂负载，延长轴承使用寿命。齿轮箱设有完备的密封装置，为输入和输出轴提供良好地密封，使用寿命***。
