倍数链输送线与链板线采购常见误区核对

　　装配线采购里，倍数链输送线与链板线是容易被低估的两类设备：结构看起来简单，方案却常常因为几个想当然的判断返工。本文把佛山市川本自动化设备制造有限公司在方案沟通中常见的五个误区整理出来，逐条给出核对方法，供采购和设备工程师对照检查。

　　误区一：只比长度和宽度，不算承载与节距

　　很多询盘开口就问一米多少钱、做多少米长，承载能力却没提。链板输送流水线常见规格长30米、宽400毫米，但决定投入的不只是长度：链板材质(塑料板还是钢板)、链条节距、滚筒与轴承规格，都按货物重量和工装板布局倒推。以川本的塑料链板输送线为例，额定电压220伏、频率50赫兹、功率2.2千瓦，重量与尺寸按非标定制，同样的长度，输送五金件和输送食品托盘的配置差别不小。

　　核对方法：把单件货物重量、工装板自重、线上同时滞留的板数列成清单交给厂家，让其对链条拉伸强度和链板承载出具选型依据，而不是只对比长度。

　　误区二：把倍数链输送线当成普通链条线

　　倍数链输送线(业内也称倍速链或差速链)的核心是工装板与链条的速差：链条匀速前进，工装板在工位被限位挡停，作业员完成装配后放行。如果把它当成普通板链线采购，限位机构、导电系统、工装板回流这些配置都会漏掉，装出来跑不了装配工艺。

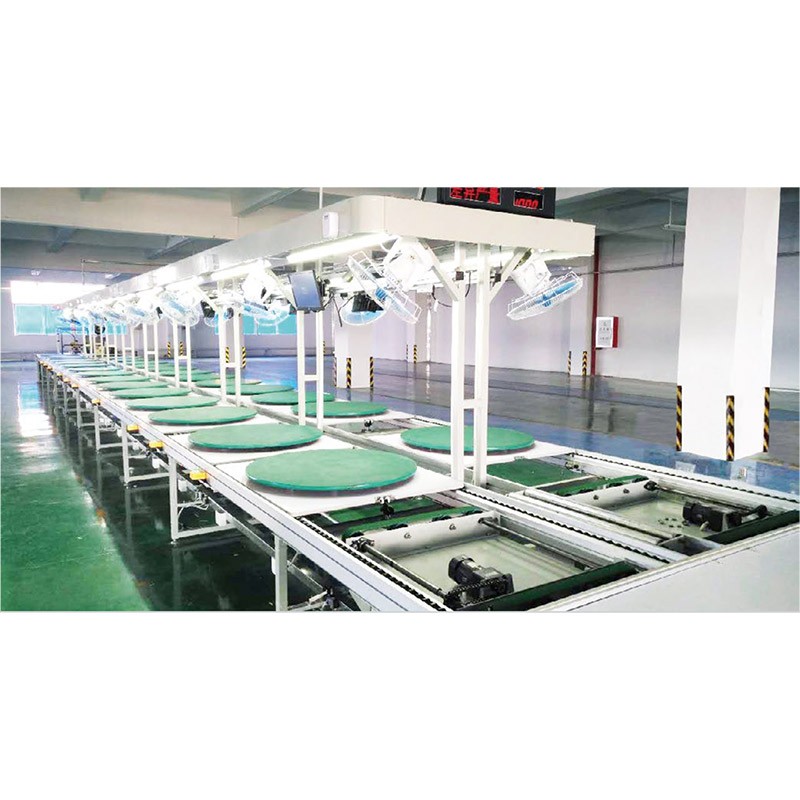

　　川本链板输送线现场安装实拍。

　　核对方法：确认方案里有没有工装板输送线结构、限位方式(挡停气缸还是机械挡块)、工装板规格与数量、空板回流形式。回流常见两种：上下循环倍数链把空板从下层送回上层，双层倍数链则直接安排上下两层工位。川本的倍数链输送线按非标定制，常见整线长40米、宽400毫米，差速链装配线的工位间距按节拍核算。

　　误区三：忽略转弯段的过渡

　　直线段好做，转弯段是故障高发点。链板转弯输送线负责在水平面内转向，常见90度与180度，转弯半径、板面宽度、内外侧速度差都要在图纸阶段定下来。常见问题有两种：一是转弯段与直行段的板面高度差没对齐，物料过弯时磕碰;二是过渡间隙偏大，小件物料在缝隙处卡滞。

　　核对方法：方案阶段要求厂家出转弯段大样图，确认过弯半径与过渡搭接方式;验收时用尺寸偏小的物料空跑转弯段若干次，建议拿实际产品里偏小的那件来试，不要只拿标准件。

　　误区四：验收只看空载跑得动

　　空载试运行只能证明设备会转，证明不了能用。装配线的验收要载料：按设计节拍投放实际产品，连续运行足够时长，重点看四项——工装板挡停是否到位、定位重复精度是否稳定、链条与导轨有没有异响、急停与点动是否可靠。倍数链还要验证导电系统：工装板上的治具带电测试，接触不良在空载时发现不了。

　　核对方法：把验收条款写进合同，空载与载料分开列项，载料时长与合格标准写明。

　　误区五：不算售后的响应与备件

　　设备是长期用的，售后条款在签约时容易含糊。川本的口径可以作为参照：常规设备保修12个月，批量整机配套可协商延长保修期;线上技术答疑按7×12小时响应，批量品质问题48小时内出具整改方案;备件按设备编号对应，链条、链板、限位件这些易损件建议随线备一套。

　　川本输送线现场实拍。

　　核对方法：问清三点——保修期从哪天起算、响应方式与时效、易损件供应周期。挑选倍数链输送线厂家时，重点比较的不是参数表，而是售后条款落不落实。

　　误区六：按米数算投入，漏算工装板与接驳

　　询盘时按米数算投入，看着清楚，实际上容易失真。装配线的投入里，工装板、限位装置、导电系统、接驳段、控制柜这些项如果没算进去，两家厂给出的方案看着差一截，实际交付内容也差一截。

　　核对方法：让厂家按整线口径列清单，至少包含线体、工装板数量与规格、限位与回流结构、控制部分、安装调试。清单对齐之后再比，才比得出真实差别。工装板数量按工位数与线上缓存量核算，产量越大这一项越不能省。

　　误区七：只顾线上设备，不算来料与出货

　　线体装好了跑不动，问题有时不在这条线，而在前后两端。来料包装形式与工位取件方式不匹配，作业员在工位上一件件拆包装，节拍立刻掉下来;成品出货的堆放与转运没有规划，装配段跑得再快，打包段也会堵住。

　　核对方法：把来料的包装方式、单件重量、上料频次，以及成品的装箱形式、码垛方式一起写进方案条件里。线体前后各留一段衔接缓冲，比在线上加人加工作台更管用。

　　误区八：忽略验收后的交接与培训

　　设备交付之后还有一段磨合期，这段时间的表现取决于交接做得细不细。培训不到位，操作员遇到堵料、跑偏、急停这类常见情况不会处理，小问题拖成停线;点检表没有形成制度，易损件的更换全凭经验，链条磨损到出现异响才被发现。

　　核对方法：把培训安排与点检项目写成书面清单，交接时逐项确认;易损件随线备一套，后续按设备编号对应采购。挑选倍数链输送线厂家时，交接与培训这块做得细不细，往往比参数表更有参考意义。

　　误区九：把非标定制当成标准品采购

　　输送线多数按车间布局定制，长度、宽度、工位数量、上下料方式都跟着现场条件走。按标准品的思路采购，方案阶段容易只比线体本身，忽略了勘测、布局设计、现场安装这些环节。

　　核对方法：确认方案里有没有到现场量过柱距、层高与吊点;布局图是通用图还是按自己车间的尺寸画的;安装调试是否包含在内。这几项问清楚，交付时才发现条件对不上的概率会低很多。

　　倍数链与链板线本身是成熟结构，采购出问题多半出在边界没谈清：承载、节拍、转弯、验收、售后，五个环节逐条核对，返工的概率会小很多。方案阶段多花半天对图纸，比投产后停线整改划算得多。

　　佛山市川本自动化设备制造有限公司成立于2017年6月，位于佛山市顺德区勒流街道，是一家集方案研发、非标设计、生产制造、安装调试、售后维保于一体的自动化成套设备生产厂家，现有在职员工近50人，其中专职研发10余人、高级工程师5名，常规月产30台设备。
